3D Scheepswerf

Staalmeesters in 3d Scheepswerf

Onderstaande ziet u een van de eerste ontwerpen die wij samen met Cordeel Nederland BV hebben gemaakt van een scheepswerf voor de Koninklijke Schelde Groep. De door Staalmeesters Group BV geengineerde staalconstructie is de basis geweest voor de prijsbepaling van het complete project.

Dit project is behoord op staalbouwgebied in Nederland tot een van de grootste projecten met +/- 5.000 ton staal.

Om een idee te krijgen van de afmetingen van; totale lengte van de hal 300 meter, breedte hal 50 meter en een hoogte van 60 meter.

In deze scheepswerf zullen in de toekomst de schepen voor de Nederlandse Marine worden geassembleerd.

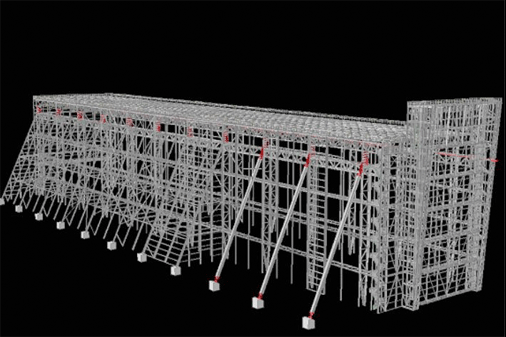

De scheepswerf gezien vanaf de zijde van het water (As 1). In het definitieve ontwerp is er gekozen voor een ander type deur geleverd door Mock Doors, Finland zowel op aslijn 1 als 35.

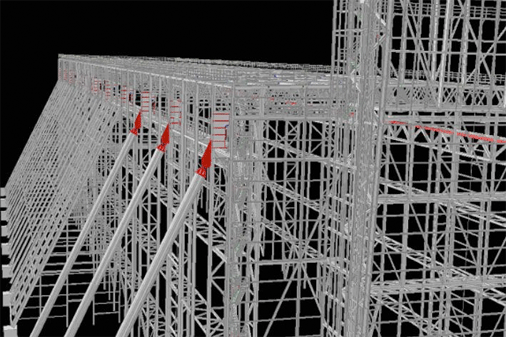

Op de onderhoudsbordessen ter plaatse van de kraanbanen zijn doorgangen gecreëerd in de geconstrueerde kolommen.

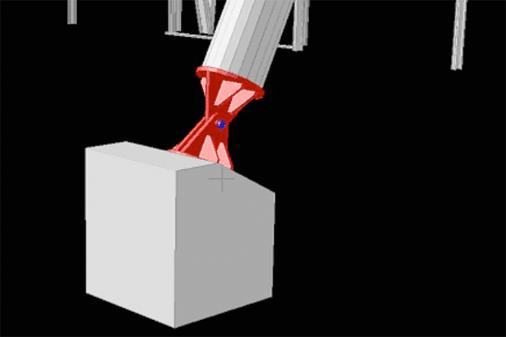

Per steunschoor zijn de druk- en trekbelastingen 600 ton. De verbinding is schanierend uitgevoerd, de as heeft een diameter
